금성 냉장고 수리(제상 타이머 교체)







1986년도에 제조된 냉장고 GR-232AF모델의 냉동실이 아래 사진과 같이 성애로 가득차 냉장실의 온도가 상온과 같아 져서 사용에 어려움을 겪고 있었다.











처음에는 바로위 사진에서 보듯이 알루미늄테입으로 포장된 부위가 부풀러 올라 그곳이 이상이 있는줄 착각했었다.

하지만 위 부품은 온도휴즈로 약76도 정도의 열이 가해지면 끊어지는 휴즈다. 테스터로 체크해 보니 이상이 없었다.



냉장고 전원을 끄고 성애제거를 한후 재가동 하면 정상적으로 작동 하였다.

결국 냉동/냉장 계통은 정상이고 성애제거를 담당하는 제상기능이 문제가 있던것이다.(냉장/냉동의 온도조절기도 정상작동하였다)











그런데 인터넷 검색중  제상타이머가 자주 고장난다는 글을 접하고 과감히 냉장고 뒷쪽에 위치한 제상타이머를 꺼내 테스트 해 보니 전혀 작동하지 않았다. 안에 모터가 있어 회전하는 소리가 들려야 하는데 전혀...

제상타이머의 기능은 6시간30분 정도 냉장계통에 전원을 공급하고, 그 이후 냉장계통에 전원을 끊고 30~40분정도 제상계통으로 전원을 공급하는 타이머 이다.(작동시간은 냉장고 회사마다, 제품마다 모두 틀리다. 기존 부착된 제상타이머는 6h30m 작동하고 15m 제상, 새로구매한 제상타이머는 6h30m 작동 30~40m 제상)





사진을 보시면 제상타이머(Defrost Timer)의 작동원리를 참고하실수 있습니다.



고장을 확인하고 LG서비스에서 새로운 타이머를 구매했다.가격은 옥션에서 12,000원(택배비 별도)인데 서비스센터는 22,000원 이다. 가격 차이가 나지만 서비스센터에서 구매했다. (제품은 동일한 제조사)

신형 제상타이머는 전원 연결시 모터가 회전하는 것을 작은 투명창을 통해서 확인할수 있다.

이번에 냉장고 회로도를 잠시 봤는데 크게 고장날것도 없는 간단한 구성이라는 생각이 든다. 또 이런 센서나 타이머, 팬모터등은 30년전 제품이나 지금 제품이나 공용으로 사용되는 것 같다.

혹시 냉장고가 이상 있으시면 제상 타이머(defrost timer)를 먼저 확인해 보시기 바란다.



참고로

온도휴즈 및 바이메탈은 고장일 확율이 매우낮으나 굳이 테스트 한다면

온도휴즈 : 테스터로 측정했을때 통전이 되면 정상.

바이메탈(Thermostat) : 정확한 작동온도는 잘모르겠으나 상온상에서는 전기가 통하지 않고 주변온도가 영하이거나 매우 낮을때 있을때는 전기가 통함. 테스트시 냉동실에 넣었다 꺼내 테스트 하거나 얼음물속에 담궈놓은 상태로 테스트할수 있음.(상온에 있다가 얼음물에 담군다고 해서 바로 반응이 오지 않음으로 약1~3분 정도 후에 테스트 해야함) 참고영상 http://www.youtube.com/watch?v=zmdsBkO46dk

열선 : 위 사진중 열선에 해당하는 갈색선과 적색선을 테스터로 체크시 저항값이 있으면 정상이고 저항값이 없으면 이상이 있다고 판단.

바닥히터 : 사진상에는 보이지 않지만 에바포레이터(Evaporator) 밑에 위치하고 있으며(에바포레이터를 제거해야만 볼수있다.) 열선으로 녹인 물을 증발시키는 역활은 한다. 테스트 방법은 열선과 동일하다.

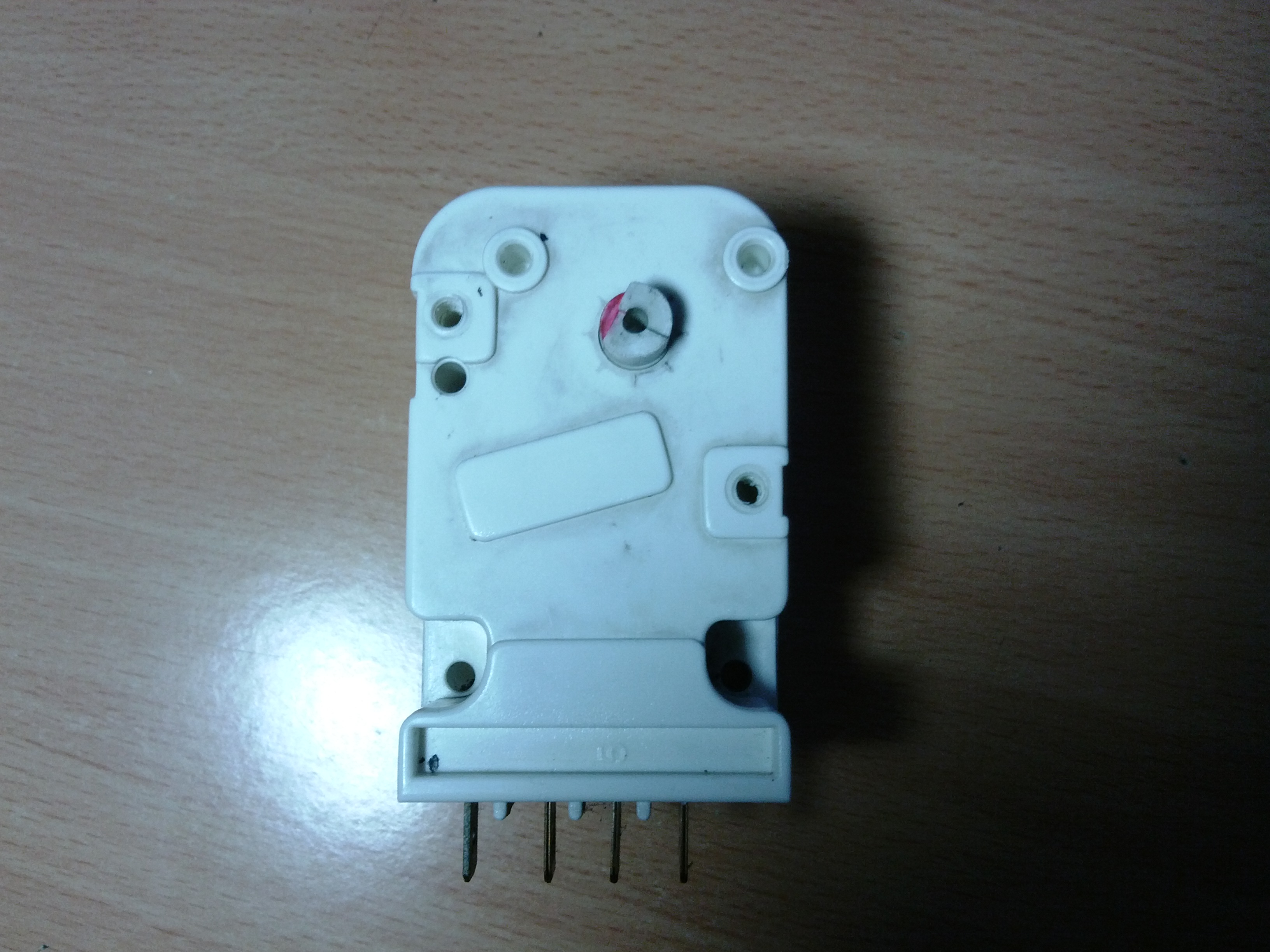

기존에 장착된 퍼시픽콘트롤스의 제상타이머(http://www.pacificcontrols.co.kr/product/sub02_01_03_TD.htm)





냉장고 뒷면, 사진상 제상타이머라고 표시된 노브(knob)를 시계방향으로 돌리면 임의로 제상및 냉장을 선택하여 테스트 할수 있습니다.

(제상타이머 위치는 냉장고 제조사마다 틀립니다. 다른회사 제품은 냉장실 온도조절 스위치쪽에 설치된 제품도 많습니다.)





※ 여기 작성된 글은 모두 제임의로 작성됬음으로 작업결과에 대한 책임은 지지 않습니다. 작업시 참고만 하시기 바랍니다.
